Podrobný popis

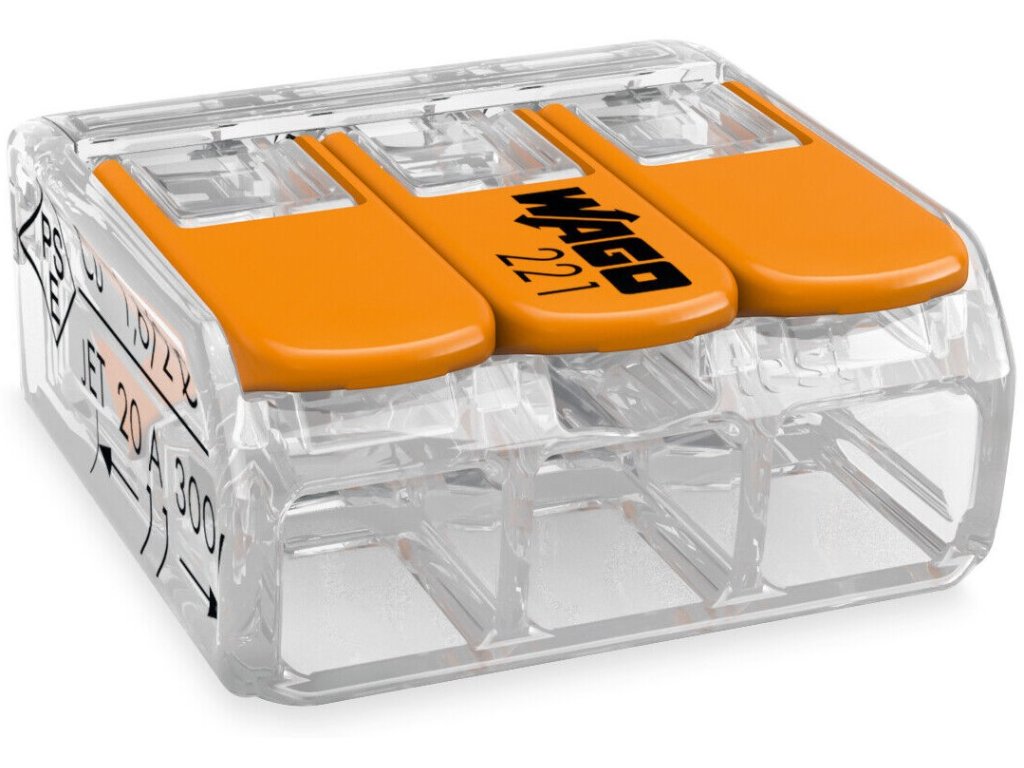

Svorka WAGO COMPACT 221-413 krabicová 2 x 0,2-4 mm² s páčkou

Krabicová bezskrutková spojovacia svorka WAGO COMPACT je určená na inštaláciu všetkých druhov vodičov s prierezom 0,14 - 4 mm². Obsahuje 3 zverné miesta a páčku, pomocou ktorých je možné pripojiť jemne lanené vodiče s prierezom 0,14 - 4 mm² a plné aj viacdrôtové vodiče s prierezom 0,2 - 4 mm². Vďaka čiastočne priehľadnému prevedeniu je možné kontrolovať spoje a polohu vodiča. Táto svorka je konštruovaná pre menovité napätie 450 V a menovitý prúd 32 A s maximálnou okolitou teplotou pre prevádzku do +85 °C.

Upozornenie:

Dodržujte prosím bezpečnostné a montážne pokyny.

Špecifikácia:

Bližšie technické a montážne detaily k tejto svorke nájdete v technickom liste.

Technické parametre:

• Dĺžka: 18,6 mm
• Šírka: 18,7 mm
• Výška: 8,3 mm
• Menovité napätie: 450 V
• Menovitý prúd: 32 A
• Menovitý prierez: 4 mm² / 12 AWG
• Maximálny prierez pevný: 4 mm²
• Minimálny prierez flexibilný: 0,14 mm²
• Minimálny prierez pevný: 0,2 mm²
• Odizolovaná dĺžka: 11 mm
• Okolitá prevádzková teplota: +85 °C
• Trvalá prevádzková teplota: +105 °C
• Počet pripojovacích miest: 3
• Pripojenie: pružinová svorka
• Farba: transparentná
• Materiál: plast
